Принцип работы датчика абсолютного давления «ЭМИС-БАР»
Датчики абсолютного давления имеют принцип работы, общий для всех видов преобразователей промышленного назначения. Они измеряют непрерывное давление с последующим преобразованием полученного значения в унифицированный выходной сигнал постоянного тока от 4 до 20 мА, на который накладывается цифровой HART протокол. Кроме того, полученный результат отображается на индикаторе. Управление осуществляется посредством компьютера и портативного HART-коммуникатора. С их помощью можно производить настройку всех функций прибора. Также, настройку основных параметров можно осуществлять с помощью кнопок ввода. Модуль кнопок расположен в верхней части корпуса и позволяет проводить настройку во взрывоопасной зоне без нарушения герметичности оболочки устройства.

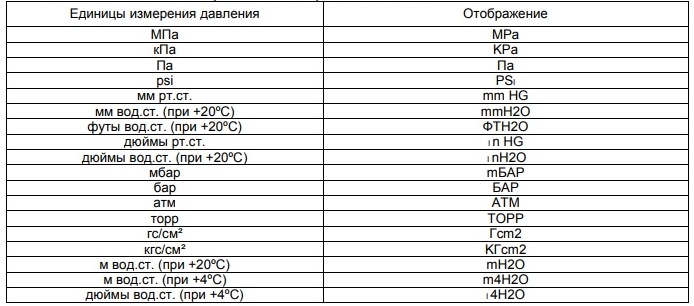

Измерение абсолютного давления газообразных и жидких сред осуществляется относительно абсолютного вакуума. Полученные значения могут быть выражены в установленных при настройке единицах измерения.
В производственной линейке ЗАО «ЭМИС» преобразователи данного типа представлены с различными вариантами присоединения к процессу: штуцерного и фланцевого, а также с выносной плоской или с погружной мембраной. Рассмотрим более подробно их технические характеристики и сферы применения.

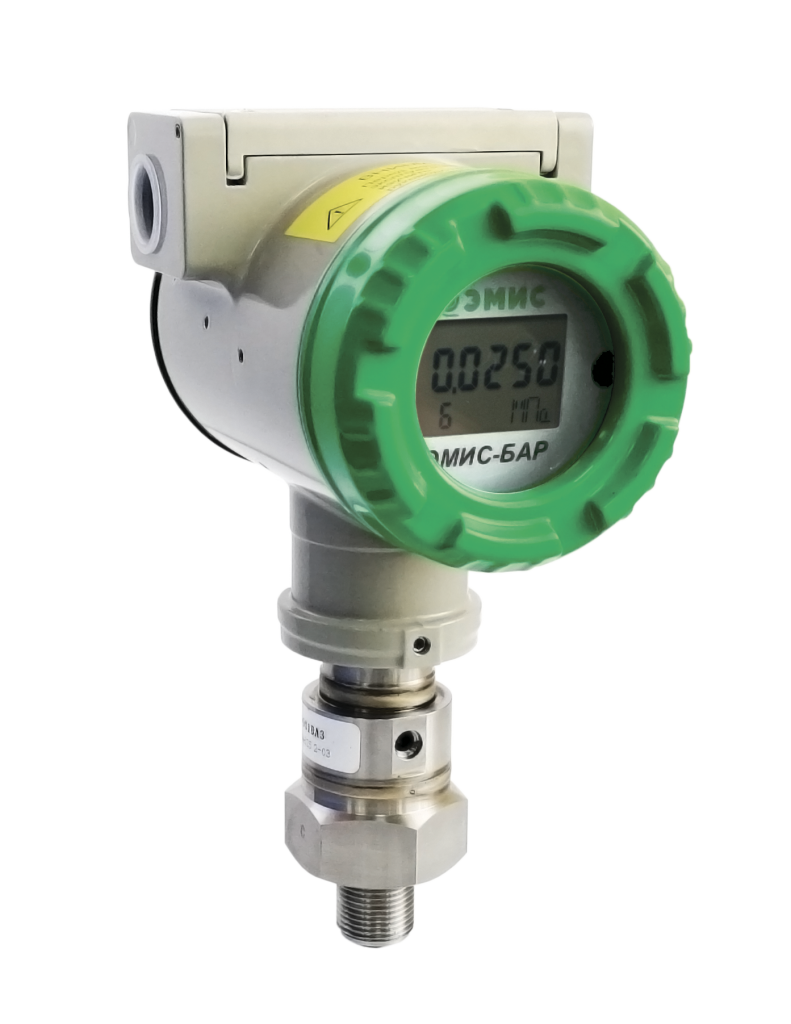

Датчик давления «ЭМИС»-БАР 123», применение на узлах учета
Зачастую, именно этот (штуцерный) датчик давления входит в узел учета. Например, датчик давления «ЭМИС»-БАР 123» применяется на узле учета тепловой энергии «ЭМИС –Эско 2210». Поскольку для теплосчетчиков измеряемой средой является горячий пар, преобразователь используется совместно с отборным устройством, которое выполняет две функции: понижает температуру и гасит гидроудары. Отборное устройство может быть выполнено из углеродистой или нержавеющей стали. При его использовании максимальная температура измеряемой среды может достигать +460°С.

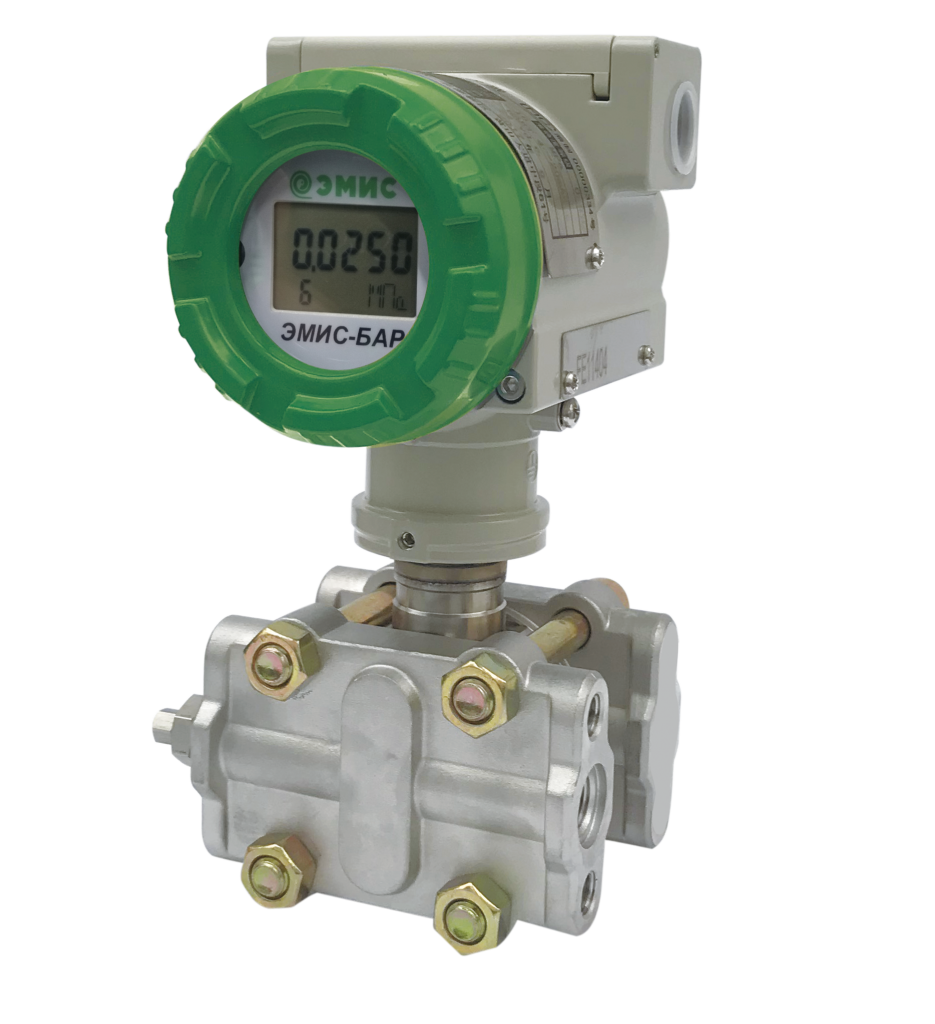

«ЭМИС»-БАР 133» фланцевый
Фланцевое исполнение зачастую выбирают, если требуется присоединение к процессу 1/4NPT, а также в тех случаях, когда измеряемая среда является агрессивной. У данной модели имеется большой выбор материалов мембраны (тантал, монель), а также есть возможность подвода капиллярной трубки. Для снижения температуры для фланцевых датчиков применяются охладители.

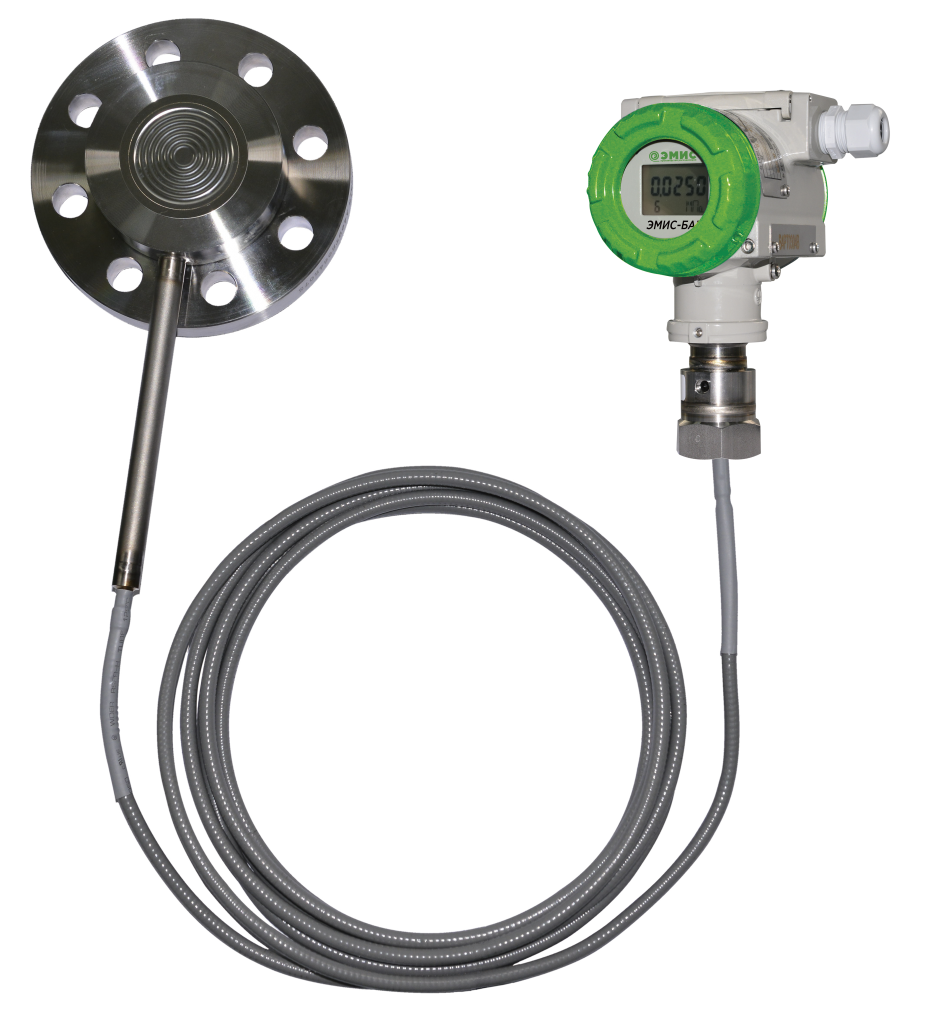

Датчик давления «ЭМИС»-БАР 175» с разделительной мембраной
Данный прибор имеет фланцевое присоединение с плоской разделительной мембраной, которая может быть вынесена на капиллярной линии, что позволяет устанавливать его отдельно от процесса. Такое исполнение зачастую востребовано на высокотемпературных средах. Стоит отметить, что 1 метр капиллярной линии позволяет снизить температуру на 50 градусов, при том, что датчик рассчитан на температуру среды от -60 до +180 С.
«ЭМИС»-БАР 176» отличается от модели «175» только тем, что мембрана находится на выступе. При этом имеется возможность выбрать высоту выступа при заказе. Длина погружной части плюсовой камеры может составлять от 50 до 250 метров. Этот ДД также применяется на высокотемпературных и вязких средах. Кроме того, такое исполнение применимо на толстостенных или имеющих изоляцию трубопроводах.
Преимуществом всех перечисленных моделей является высокая точность. Их основная приведенная погрешность при спецзаказе составляет до 0,04%. Кроме того, сертифицирован ряд пределов основной приведенной погрешности: 0,04%; 0,065%; 0,075%; 0,1%; 0,2 %; 0,5 %; 1,00%; 1,5%; 2,0%; 2,5%.
Диапазоны измерения
| Диапазон | Модель «ЭМИС – БАР» |
|---|---|
| 0…25 кПа |
133 |
| 0…500 кПа | 133 |
| 0…3 МПа | 133 |
| 0…10 МПа | 133 |
| 0…25 кПа | 123, 175, 176 |
| 0…130 кПа | 123, 175, 176 |
| 0…500 кПа | 123, 175, 176 |
| 0…3 МПа | 123, 175, 176 |
| 0…16 МПа | 123, 175, 176 |
| 0…40 МПа | 123, 175, 176 |
Поверка
Стоит отметить, что межповерочный интервал приборов «ЭМИС»-БАР» составляет 5 лет. Первичная поверка осуществляется при выпуске из производства. Кроме того, поверку необходимо проводить в тех случаях, когда устройство хранится до ввода в эксплуатацию дольше срока действия поверки. Также прибор поверяют после ремонта с демонтажем с места установки.
Методика поверки предусматривает следующие операции:
- внешний осмотр устройства;
- опробование;
- проверка идентификационных данных программного обеспечения;
- определение основной погрешности;
- определение вариации выходного сигнала;
- оформление результатов.
В данной статье мы рассмотрели датчики абсолютного давления торговой марки «ЭМИС». В целом же продуктовая линейка включает 20 моделей преобразователей, предназначенных для измерения всех видов давления: дифференциального, избыточного, гидростатического и вакуумметрического. Ознакомиться с их техническими характеристиками, руководством по эксплуатации и сертификацией возможно в тематическом разделе нашего сайта.
Если у вас остались вопросы по датчикам, вы можете задать их инженерам компании «ЭМИС»:
