Взрывозащищенное исполнение является одним из параметров, который заказчики указывают при заполнении опросного листа на датчики давления «ЭМИС-БАР». При этом производителем, ЗАО «ЭМИС», на выбор представлено несколько вариантов взрывозащиты, в зависимости от класса взрывоопасной зоны, в которой планируется эксплуатировать прибор.
Сертификация
Взрывозащищенные датчики давления «ЭМИС-БАР» имеют сертификат соответствия Техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах", в котором прописаны основные требования, предъявляемые к взрывозащищенному оборудованию.
Кроме того, преобразователи «ЭМИС-БАР» прошли дополнительные испытания и получили сертификат соответствия стандартам Европейской Директивы 2014/34/EU (ATEX), что позволяет маркировать продукцию единым знаком CE (Conformité Européenne), подтверждающим соответствие директивам Европейского союза и гармонизированным нормам технического регулирования.
Маркировка
Датчики давления, как и любое другое взрывозащищенное оборудование, маркируются специальным знаком взрывобезопасности – Ех, При выпуске прибора с производства также наносится дополнительная маркировка с указанием уровня используемой взрывозащиты. Следует добавить, что знаки маркировки содержат информацию об основных параметрах, влияющих на выбор оборудования:
- уровень взрывозащиты (1, 2, 0)
- вид взрывозащиты (d, e, i, p, o, q, m, n)
- категория взрывоопасной смеси (IIA, IIB, IIC, IIIA, IIIB, IIIC)
- температурный класс оборудования (T1, T2, T3, T4, T5, T6)
Таблица 1. Маркировка датчиков давления «ЭМИС-БАР» исп. Ех, предназначенных для эксплуатации в зонах с наличием взрывоопасных газовых и пылевых сред.
| Уровень взрывозащищенности | Для газовых сред | Для пылевых сред |
|---|---|---|
| Exd | 1Ex d IIC T6 Gb X | Ex tb IIIC Т85°C Db |
| 1Ex d IIC T5 Gb X | Ex tb IIIC Т100°C Db | |
| 1Ex d IIC T4 Gb X | Ex tb IIIC Т135°C Db | |
| ExiaC | 0Ex ia IIC T6 Ga X | Ex ia IIIC Т85°C Da |
| 0Ex ia IIC T5 Ga X | Ex ia IIIC Т100°C Da | |
| 0Ex ia IIC T4 Ga X | Ex ia IIIC Т135°C Da | |
| ExiaB | 0Ex ia IIB T6 Ga X | Ex ia IIIB Т80°C Da |
|
0Ex ia IIB T5 Ga X
|
Ex ia IIIB Т95°C Da | |
| 0Ex ia IIB T4 Ga X | Ex ia IIIB Т135°C Da | |
| Exdia | 1Ex d ia IIC T6 Gb X |
|
| 1Ex d ia IIC T5 Gb X |
|
|
| 1Ex d ia IIC T4 Gb X |
|
|
| RV | РВ Ex d I Mb X |
|
| RO | РО Ex ia I Ma X |
|
| RVia | РВ Ex d ia I Mb X |
|
Рассмотрим более подробно представленные уровни взрывозащищенности и их отличительные особенности.
Датчики давления Exd имеют вид взрывозащиты «взрывонепроницаемая оболочка «d» по ГОСТ IEC 60079-1. Данный уровень классифицируется как «взрывобезопасный» и применяется для эксплуатации оборудования в зонах, где могут присутствовать взрывоопасные смеси газов и паров с воздухом категории IIC и IIIC.
Взрывобезопасность оборудования обеспечивается за счет применения взрывонепроницаемой оболочки, способной выдержать давление взрыва и предотвратить передачу горения в окружающую среду.
Датчики давления ЕхiaC, ExiaB имеют вид взрывозащиты «искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2014. Этот уровень относится к классу «особовзрывобезопасный», который используется для работы приборов в зонах 0 с присутствием взрывоопасных смесей газов и паров с воздухом категории IIB, IIC, IIIB, IIIC. Для обеспечения взрывобезопасности применяются барьеры искрозащиты при подключении внешнего электропитания и внешних устройств к цифровому и токовому выходам датчика. Выходные цепи и электрические параметры соответствуют требованиям ГОСТ 31610.11-2014.
Добавим, что при эксплуатации оборудования в зоне класса 0 приборы с корпусом из алюминиевого сплава следует оберегать от механических ударов, чтобы не допустить образования фрикционных искр.
Преобразователи Exdia имеют комбинированную взрывозащиту: взрывонепронецаемую оболочку «d» и искробезопасные электрические цепи «i», что позволяет использовать их в зонах с опасностью образования взрывоопасных смесей газов и паров с воздухом категории IIC.
Отметим, что для исполнений Ехia и Exdia необходимо соблюдать требования по электрической нагрузке активных и пассивных элементов искробезопасных цепей, а также следить за тем, чтобы внутренняя емкость и индуктивность электрической схемы не накапливали энергию, опасную по искровому воспламенению.
Кроме того, все датчики давления исполнения Ex должны эксплуатироваться с соблюдением допустимой температуры измеряемой и окружающих сред, в соответствии с указанным в маркировке температурным классом.
| Температурный класс | t окружающей среды °С | t измеряемой среды °С |
|---|---|---|
| T6 | от -60 до +70 | от -60 до +80 |
| T5 | От -60 до +85 | От -60 до +95 |
| T4 для моделей 103,105, 113,123,133,143,153,163,164, 193 | От -60 до +85 | От -60 до +130 |
| T4 для моделей 173, 174, 175, 176, 183, 184, 185, 186, 187, 188 | От -60 до +85 | От -90 до +400 |

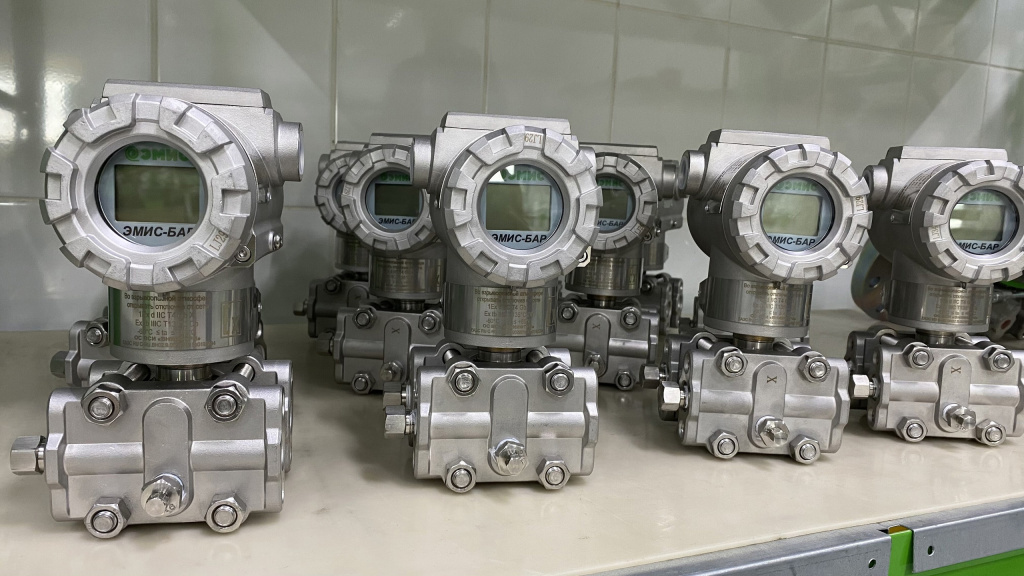

Датчики давления Ex рудничного исполнения
Отдельно следует остановиться на рудничном исполнении преобразователей «ЭМИС-БАР», предназначенных для эксплуатации в подземных выработках шахт, рудников и их наземных строениях, опасных по рудничному газу. Для их изготовления используется исключительно нержавеющая сталь, в соответствие с требованиями ТР ТС 012/2011. При этом имеется возможность выбора материала изготовления измерительной мембраны.
Взрывобезопасные датчики давления Ex торговой марки «ЭМИС» имеют несколько вариантов обеспечения рудничной взрывозащиты:
- RV – «взрывонепроницаемая оболочка «d» по ГОСТ IEC 60079-1;
- RO – искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2014;
- RVia – взрывонепроницаемая оболочка «d» по ГОСТ IEC 60079-1-2011; и «искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2014.

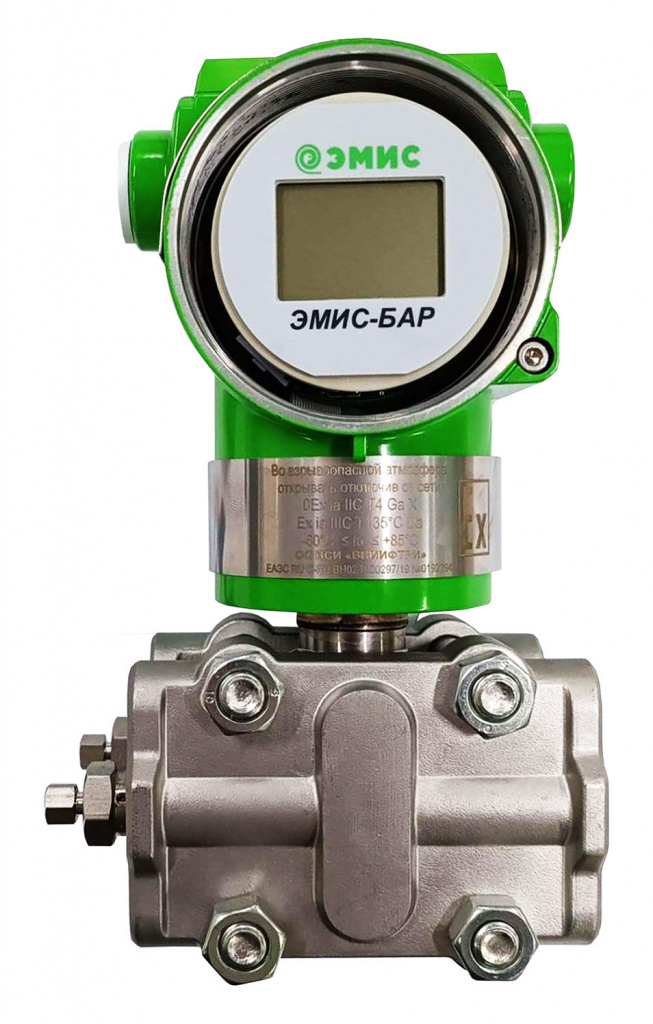

Датчики давления Ex торговой марки «ЭМИС», конструктивные особенности

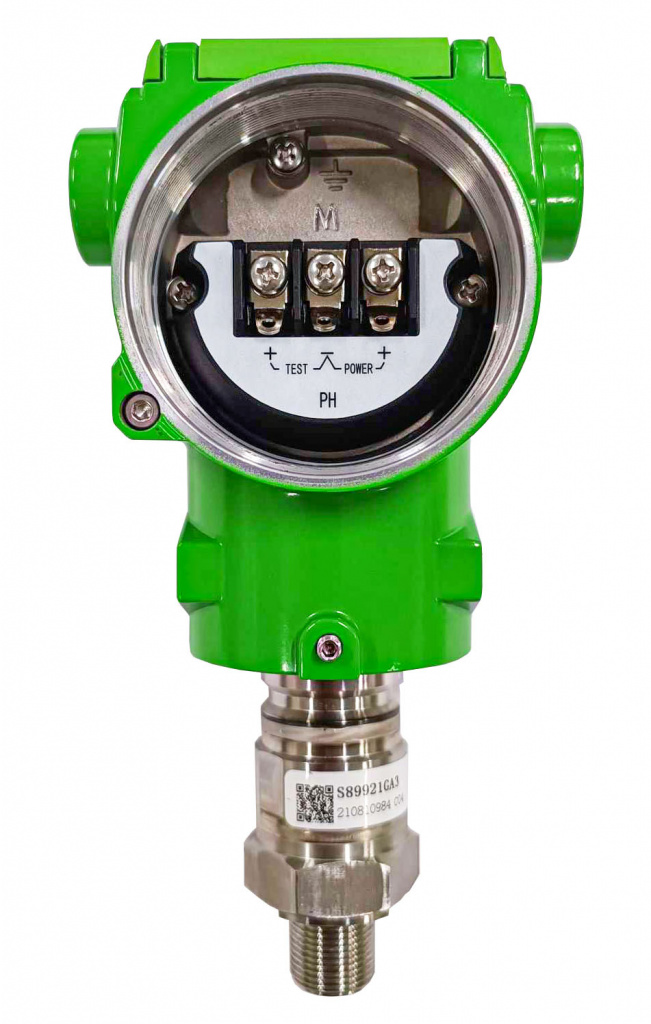

Наряду с рассмотренными выше взрывозащищенными исполнениями, дополнительным гарантом надежности преобразователей «ЭМИС-БАР» является двухсекционный корпус электронного блока. В данном конструктивном решении электронные компоненты герметично отделены от клеммного блока литой перегородкой, что исключает попадание влаги, агрессивных паров и другого неблагоприятного воздействия на электронные элементы платы.
Наружная клавиатура, в совокупности с двухсекционным корпусом, дает возможность осуществлять настройку, в том числе установку нуля, во взрывоопасной зоне, не нарушая взрывозащиту корпуса.
Конструкция корпуса и отдельных частей оболочки приборов выполнена с учетом общих требований ГОСТ 31610.11-2014, для электрооборудования, размещаемого во взрывоопасных зонах. Уплотнения и соединения элементов конструкции обеспечивают степень пылевлагозащиты не ниже IP65.
Преимущества
В заключении целесообразно рассмотреть основные конкурентные преимущества, благодаря которым интеллектуальные преобразователи «ЭМИС-БАР» вошли в число лидеров российской продукции в области КИП и А:
- Высокая точность измерений на уровне лучших мировых образцов (основная приведённая погрешность от ±0,04%);
- Долговременная стабильность, не превышающая 0,1% от диапазона измерения в течение 5 лет;
- Минимальная дополнительная температурная погрешность за счет применения активной температурной компенсации в измерительной ячейке;
- Двухсекционный корпус, возможность осуществлять настройку прибора и установку нуля во взрывоопасной зоне, не нарушая взрывозащиту корпуса;
- Эксплуатация при температуре окружающей среды от -60 до +85°С с сохранением взрывозащиты;
- Возможность внутренней самодиагностики, наличие DD и DТМ-файлов, токовый выходной сигнал, соответствующий протоколу NAMUR NE43;
- Высокая перегрузочная способность прибора до 105 МПа;
- Средний срок службы 30 лет;
- Гарантийный период 36 месяцев (по умолчанию);
- МПИ 5 лет;
- Типовое одобрение Российского морского регистра судоходства (Свидетельство №20.51322.130 от 25.11.2020);
- Бесплатное многофункциональное фирменное ПО «ЭМИС-Интегратор».
Помимо обязательных сертификатов соответствия ГОСТ и Техническим Регламентам Таможенного Союза, являющихся обязательными для производства, реализации и эксплуатации оборудования в промышленности, в том числе на опасных производственных объектах, интеллектуальные преобразователи «ЭМИС-БАР» имеют ряд дополнительных сертификатов в системах добровольной сертификации: «Интергазсерт», «РусХлорСерт», заключение АО «Газпром ВНИИГаз» на соответствие РТМ 311.001-90 ПАО «Газпром» «Приборы для установок добычи и переработки природного газа и нефти, содержащих сероводород и углекислый газ. Требования к материалам приборов и условиям эксплуатации».
Являясь продуктом отечественной разработки и производства в 2021г. «ЭМИС-БАР» получили положительное заключение Министерства промышленности и торговли РФ на соответствие требованиям Постановления Правительства РФ № 719 «О подтверждении производства промышленной продукции на территории РФ».
Кроме того, следует отметить, что в отзывах о приборе заказчики отмечают стабильность показаний в различных температурных режимах, высокую визуализацию, интуитивность и практическое удобство дисплея, удобство управления настройками за счет кнопок в верхней части корпуса. Также в числе преимуществ приобретения продукции торговой марки «ЭМИС» указывается сервисная поддержка и оперативная консультативная помощь в случае возникновения вопросов.
Купить датчик давления Ex торговой марки «ЭМИС» возможно после заполнения опросного листа, который имеется на сайте компании. Опросный лист необходимо направлять по адресу электронной почты: sales@emis-kip.ru.
