Водоподготовка и водоочистка – необходимый процесс в работе промышленных предприятий различных отраслей: пищевой, нефтеперерабатывающей, химической, металлургической, энергетической и других. Системы водоподготовки промышленного назначения включают в себя подготовку воды непосредственно для осуществления производственного процесса и очистку сточных вод.
Линейка контрольно-измерительных приборов ЭМИС позволяет закрыть задачи по определению расхода, давления и уровня на всех этапах промышленной водоочистки.
Одним из крупнейших проектов в данной области стал ЕРС-проект системы очистки сточных вод на Амурском газохимическом комплексе (АГХК), реализуемый ведущей международной компанией из Индии.
Водоочистные сооружения комплекса выполняются по технологии «нулевой утечки воды» - Zero Liquid Discharge (ZLD). На объекте будет установлен блок выпаривания концентрата для поддержания нулевого сброса жидкости, а шлам будет обезвоживаться и высушиваться. Все сооружения разработаны таким образом, чтобы перерабатывать и повторно использовать технологическую воду, поступающую с химического комплекса, что даст возможность заменить 25% воды необходимой для производства.
В данный проект системы очистки сточных вод заложены сигнализаторы уровня, датчики давления, электромагнитные, кориолисовые, вихревые расходомеры и ротаметры ЭМИС.
Датчики давления ЭМИС-БАР
Датчики давления применяются на различных этапах водоочистки для измерения уровня воды в скважинах и буферных емкостях, контроля давления воды за насосами, контроля давления воздуха в системах аэрации и в других технологических процессах.
Преобразователи ЭМИС-БАР также применяются для контроля давления перед насосами, поскольку низкий напор может привести к выходу агрегата из строя.
Повышенное давление может возникать в результате безрасходного режима, например, если закрыта запорная задвижка на напоре насоса без отключения насоса.
Также с помощью датчиков давления осуществляется контроль состояния фильтров. Мониторинг процесса фильтрации заключается в измерении перепада давления. Чем выше разница давления среды до и после фильтра, тем выше засоренность фильтрующего элемента. Забитые фильтры могут привести к снижению производительности или сбою в системе водоочистки.
Как рассказал руководитель проектов АО «ЭМИС» Дмитрий Анчин, для системы водоочистки Амурского газохимического комплекса было изготовлено 34 датчика перепада давления и 243 датчика избыточного давления с унифицированным выходным сигналом 4-20 HART.
В частности, датчики перепада давления ЭМИС-БАР спецификации 143 предназначены для измерения давления концентрата на картрижных фильтрах в системе обратного осмоса. Контроль и регулирование давления на входе и выходе системы помогают поддерживать оптимальные условия работы, предотвращая превышение осмотического давления и снижение производительности.
Также датчики перепада давления ЭМИС-БАР применяются на измерении давления отфильтрованной воды на выходе из двухслойного фильтра на выпускной коллектор, давления летучих органических соединений на угольном фильтре, давления воздуха на воздуходувке в процессе аэрации сточных вод и других технологических операциях.

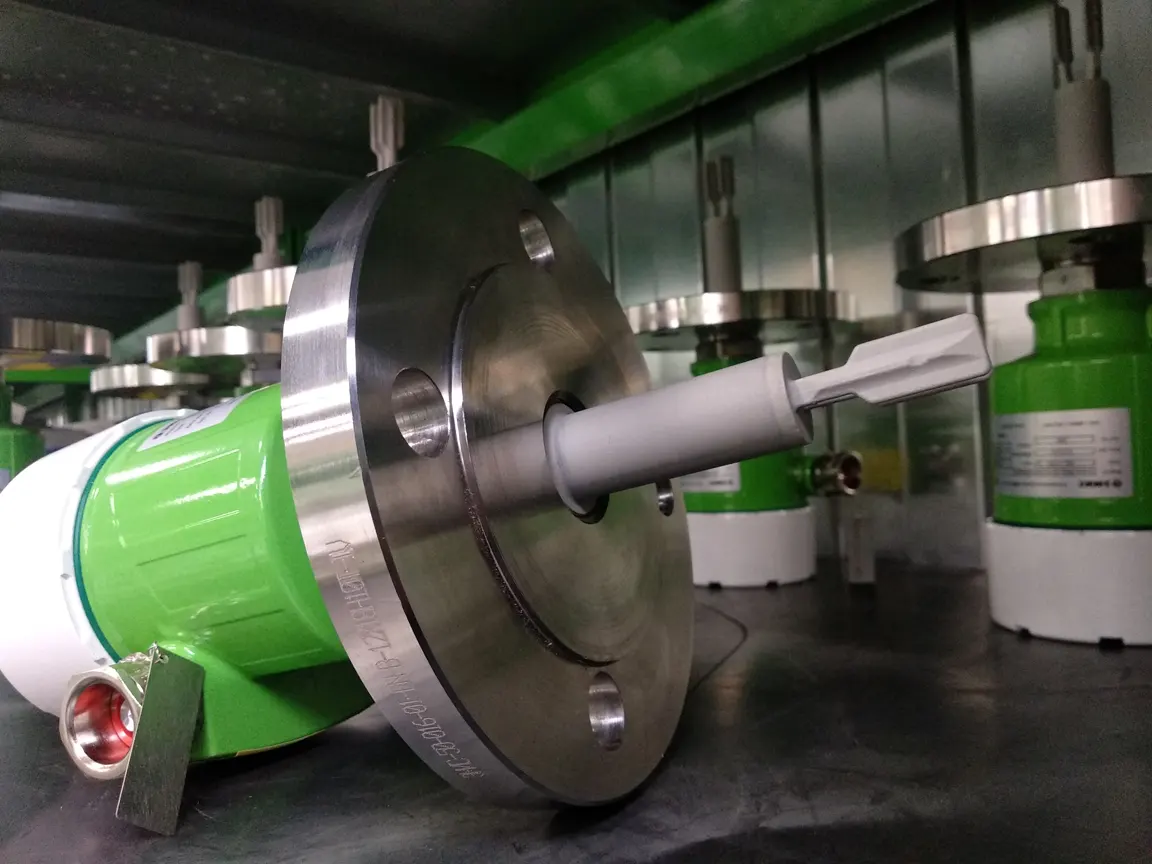

Сигнализаторы уровня ЭМИС-СИГНАЛ
Также для оснащения системы водоочистки АГХК была изготовлена партия вибрационных сигнализаторов уровня ЭМИС-СИГНАЛ с покрытием из фторопласта.
В системах водоочистки сигнализаторы уровня применяются для защиты от переливов, получения аварийных сигналов при достижении высокого или низкого уровня, контроля уровня в емкостях хранения реагентов и водоотстойниках, защиты электродвигателей насосов в системах автоматизации, а также для обнаружения осадка. При этом в специальном исполнении с покрытием из фторопласта сигнализаторы уровня ЭМИС-СИГНАЛ могут эксплуатироваться на агрессивной среде.

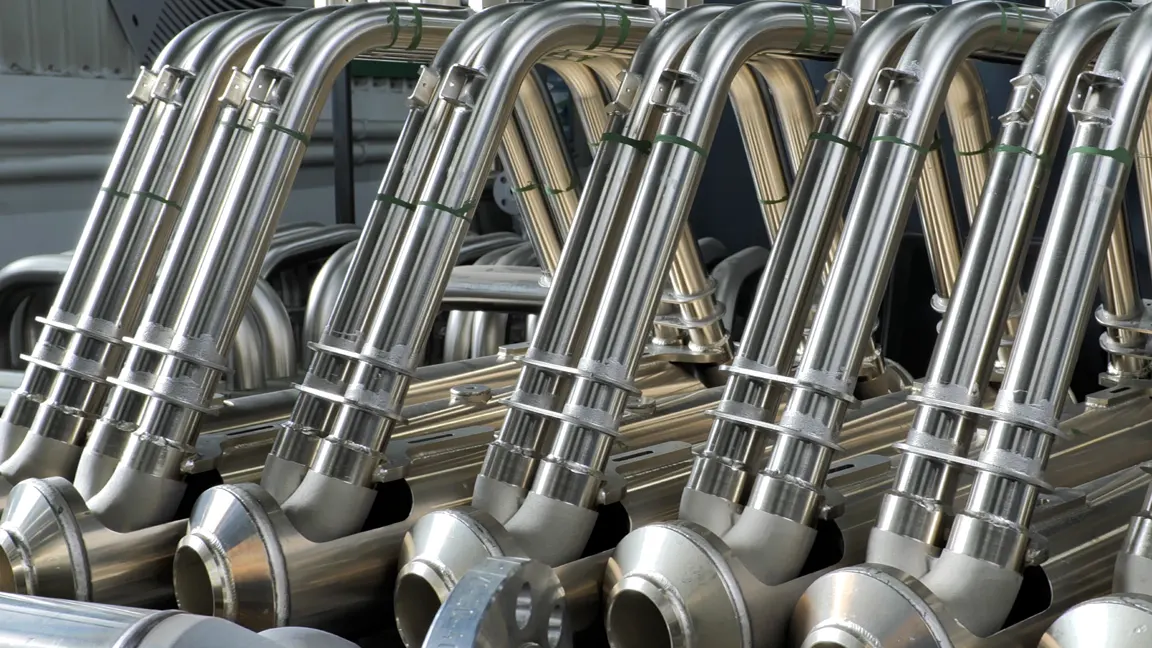

Кориолисовые расходомеры ЭМИС-МАСС 260
Устойчивость к воздействию агрессивных сред стало одним из требований к приборам, изготавливаемым для систем водоочистки Амурского газо-химического комбината. Специально для этого проекта кориолисовые расходомеры ЭМИС-МАСС 260 были выполнены с проточной частью из хастеллоя.
Отметим, что приборы с сенсорами из хастеллоя преимущественно востребованы там, где есть высокое давление, плюс контакт с агрессивными средами.
Вихревые расходомеры ЭМИС-ВИХРЬ 200
В проект метрологического обеспечения системы водоочистки Амурского газо-химического комплекса также вошли вихревые расходомеры ЭМИС-ВИХРЬ 200, предназначенные для измерения объемного расхода жидкости, газа и пара на различных технологических процессах с диаметром условного прохода 15 мм, 80 мм, 150 мм, 200 мм, 250 мм и 300 мм. Приборы изготовлены в стандартном исполнении и с дистанционным размещением электронного блока с длиной кабеля 3 метра. Погрешность 0,5 % и 1%.
Отметим, что в рамках реализации проекта комплексных очистных сооружений на Амурском газо-химическом комбинате оборудование торговой марки «ЭМИС» подтвердило соответствие всем высоким требованиям одного из мировых лидеров в области водных технологий.
Выбор компании «ЭМИС» в качестве поставщика контрольно-измерительных приборов для данного знакового проекта стал еще одной рекомендацией, подтверждающей высокое качество российских приборов на международном уровне.
