Информационная система учета сырой нефти и газового конденсата Республики Казахстан
Информационная система учета нефти и газового конденсата (ИСУН) была запущена в Казахстане в 2020 году в рамках госпрограммы «Цифровой Казахстан» и национального проекта «Технологический рывок за счет цифровизации, науки и инноваций». При этом в соответствие с законом «О недрах и недропользовании», применение ИСУН обязательно всеми субъектами оборота нефти. К системе подключены нефтедобывающие, нефтеперерабатывающие и нефтетранспортные компании. ИСУН автоматизирует сбор показаний с приборов учёта на этапах подготовки, переработки и транспортировки нефти и на основании полученной информации формирует отчеты.
Измерение нефти в ИСУН кориолисовыми расходомерами ЭМИС-МАСС 260
Учет нефти в системах ИСУН предполагает получение таких данных об измеряемой среде, как масса нефти, плотность нефти в рабочих условиях, плотность нефти в стандартных условиях, процент содержания воды, температура нефти и других. «Сердцем» таких систем является кориолисовый расходомер, оптимально соответствующий задачам измерения нефти и передачи информации посредством цифровых выходных сигналов.
На начальных этапах внедрение решений по измерению учета сырой нефти и газового конденсата в рамках программы ИСУН осуществлялось с применением оборудования таких производителей, как Emerson, Siemens, Е+Н. Однако, в настоящее время заказчики выбирают приборы российского производителя «ЭМИС».
Кориолисовые расходомеры ЭМИС-МАСС 260 по своим техническим характеристикам и функциональным возможностям соответствуют мировому уровню, при этом являются более выгодным для заказчика вариантом.
Массовые кориолисовые расходомеры «ЭМИС-МАСС 260 востребованы практически на всех технологических операциях, требующих учета сырой и товарной нефти и определения её качественных характеристик.
По сути, ЭМИС-МАСС 260 является многофункциональным прибором. Он измеряет массовый расход, массу, температуру и плотность, а также вычисляет объемный расход жидкости и газа. «Компьютер чистой нефти» вторичного преобразователя с нормируемой погрешностью вычисляет содержание каждого из составляющих двухкомпонентной среды. Для этого необходимо указать плотность воды и нефти при 20 °С. Информацию о вычисляемых параметрах можно получать посредством выходных сигналов расходомера – частотно-импульсного, аналогового, цифровых (HART и RS-485), а также отображать на дисплее прибора.
При этом ЭМИС-МАСС 260 способен не только измерять нефть, но и контролировать ее качество. Например, если в товарной нефти появятся посторонние примеси, показания плотности выйдут за границы допустимых значений и на дисплее появляется сообщение «Плотность вне пределов!».
Контроль состояния плотности измеряемой среды может осуществляться с помощью функций диагностики прибора.
Важным для заказчиков преимуществом кориолисовых расходомеров ЭМИС-МАСС 260 является возможность имитационной поверки без снятия с трубопровода и межповерочный интервал 5 лет.
Также в числе характеристик ЭМИС-МАСС 260:
- Класс точности от ±0,1%;
- Отсутствие погрешности по токовому выходу;
- Отсутствие доп. погрешности при измерении обратного потока.
- Автоматическая коррекция по давлению: разъём на коммутационной плате для подключения датчика давления;
- Подтвержденное описанием типа СИ отсутствие дополнительной погрешности при измерении обратного потока среды;
- Изготовление кориолисовых расходомеров под геометрические размеры конкурентов для замены без изменения установочных размеров на объекте и необходимости проведения сварочных работ;
- Быстродействие от 65 миллисекунд.
- Измерение высоковязких жидкостей и жидкостей с твердыми и газовыми включениями до 3%;
- Возможность изготовления приборов с монтажными размерами конкурентных аналогов, фланцами, согласно стандартам: ГОСТ 33259, EN1092-1 (DIN 2513), ASME/ANSI;
- Возможность метрологической поверки на компакт-прувере и ТПУ;
- Вычисление расхода газа в условиях, приведённых к стандартным;
- Фирменное ПО ЭМИС-Интегратор;
- Настраиваемый вес и длительность импульса;
- Функция дозирования.

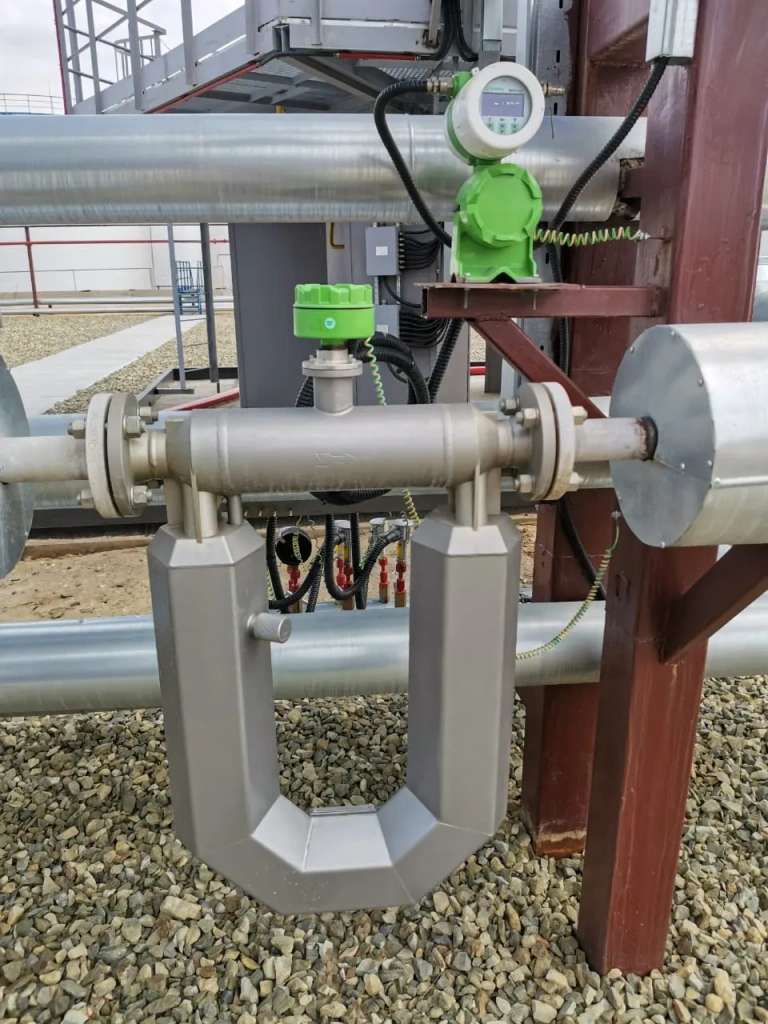

В настоящее время кориолисовые расходомеры ЭМИС-МАСС 260 успешно применяются в ИСУН на объектах крупнейших нефтедобывающих компаний в Казахстана. В разработке новые проекты по внедрению ИСУН с расходомерами ЭМИС-МАСС 260 на объектах нефтедобычи и нефтепереработки.
