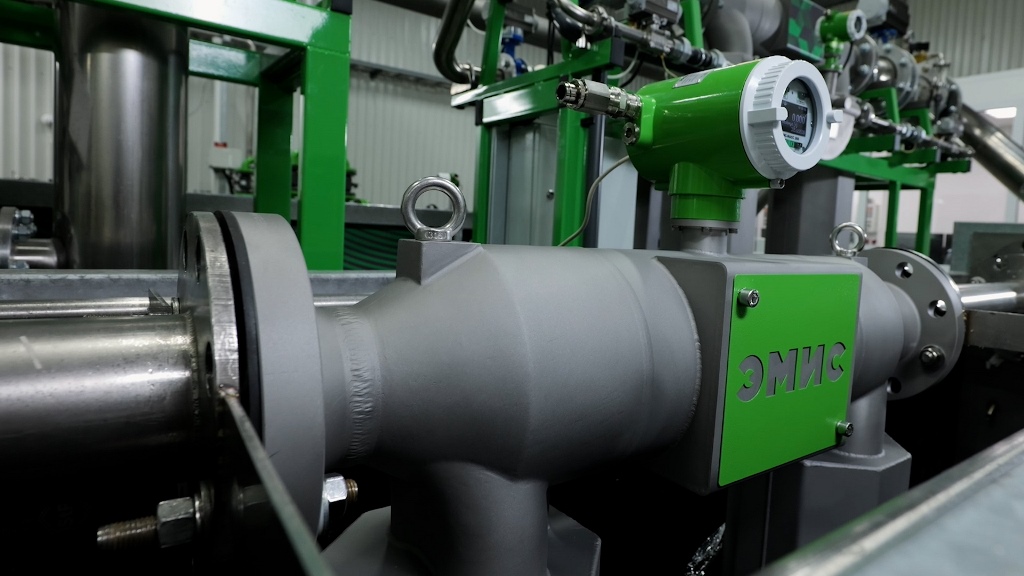

Компания «ЭМИС» продолжает развитие линейки кориолисовых расходомеров и представляет новое исполнение электронного блока ЭМИС-МАСС 260 – «У2».
Ранее мы вывели электронику «С2», которая прекрасно зарекомендовала себя на процессах дозирования, измерения сред с быстро меняющейся плотностью и вязкостью, а также с наличием газовых факторов. В ней реализован другой алгоритм обработки сигнала с сенсора, что позволяет моментально вычислять расход.
В новой версии электроники мы сохранили все преимущества исполнения «С2» и добавили два токовых выходных сигнала, что расширило возможности применения. Многие системы верхнего уровня принимают токовый выходной сигнал, и на большинстве объектов химических и нефтехимических производств встречается такое требование.
Особенности и преимущества версии электроники «У2»
- Новый алгоритм цифровой обработки сигнала обеспечивает мгновенный расчет расхода в реальном времени.
- Высокая точность измерений даже для сред с быстро изменяющейся плотностью и вязкостью.
- Стабильная работа на больших Ду без необходимости использования внешних усилителей.
- Функция встроенного дозирования - возможность работы в режиме дозатора без применения дополнительного управляющего контроллера.
- Гибкость интеграции - реализованы карты регистров Modbus:
- Собственный формат «ЭМИС»;
- Совместимая с ПО ProLink (Micro Motion и Rosemount);
- Совместимая с ПО Promass (Endress+Hauser).

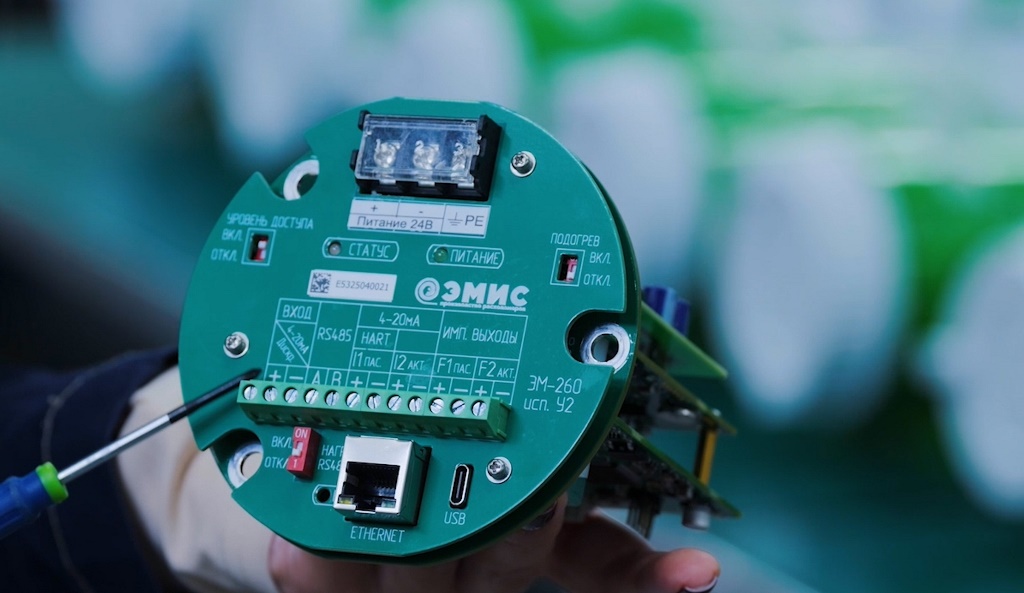

Рассмотрим подробнее расположение входных и выходных сигналов электроники «У2».
Аналоговые выходные сигналы
- Частотно-импульсный выходной сигнал №1 (пассивный);
- Частотно-импульсный выходной сигнал №2 (активный);
- Токовый выходной сигнал 4-20 мА №1 (пассивный);
- Токовый выходной сигнал 4-20 мА №2 (активный);
Цифровые выходные сигналы
- Modbus (RTU, ASCII) на интерфейсе RS-485;
- HART v7 на токовой петле 4-20 мА №1;
- Modbus TCP/IP на интерфейсе Ethernet;
- Modbus RTU на интерфейсе USB;
Аналоговый и дискретный входные сигналы
- Токовый вход 4-20 мА для подключения датчика давления;
- Дискретный вход для активации действия;
Частотно-импульсный выход может работать в режимах: частотный, импульсный и дискретный.
Дискретный режим – это режим, в котором выход имеет 2 устойчивых состояния: замкнут и разомкнут. Контролировать его можно по Modbus или HART. Преимущественно, дискретный режим применяется в функции дозатора.

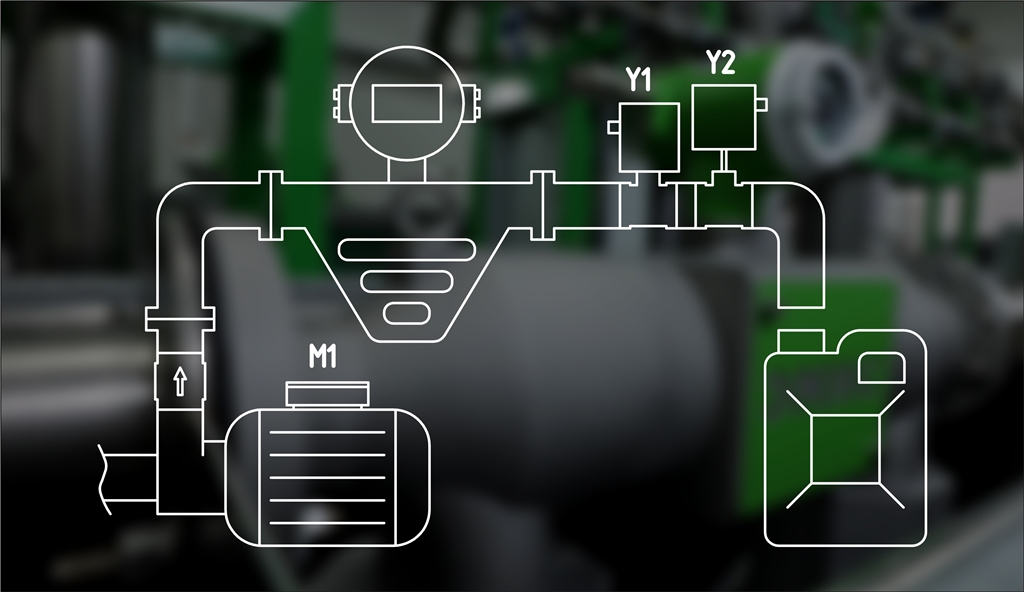

Управлять дозированием также возможно с использованием дискретного входа прибора. Например, если настроить его на активацию команды «пуск» и использовать конфигурацию, прописанную в руководстве на эксплуатацию, можно собрать простой дозатор, не требующий управляющего контроллера.
Также дискретный режим может использоваться в функциях реле потока, индикации выхода за диапазон установленных значений или неисправности.
Управление и настройка электронного блока может осуществляться:
- по протоколу Modbus (интерфейс RS-485, Ethernet или USB);
- по протоколу HART.
- c помощью дисплейной панели.
В приборе реализованы следующие карты регистров Modbus:
- карта регистров «ЭМИС»;
- карта регистров, совместимая с ПО ProLink (компьютер нефти на основе массового расхода);
- карта регистров, совместимая с ПО ProLink (компьютер нефти на основе объемного расхода);
- Карта регистров, соответствующая Promass (Endress+Hauser).

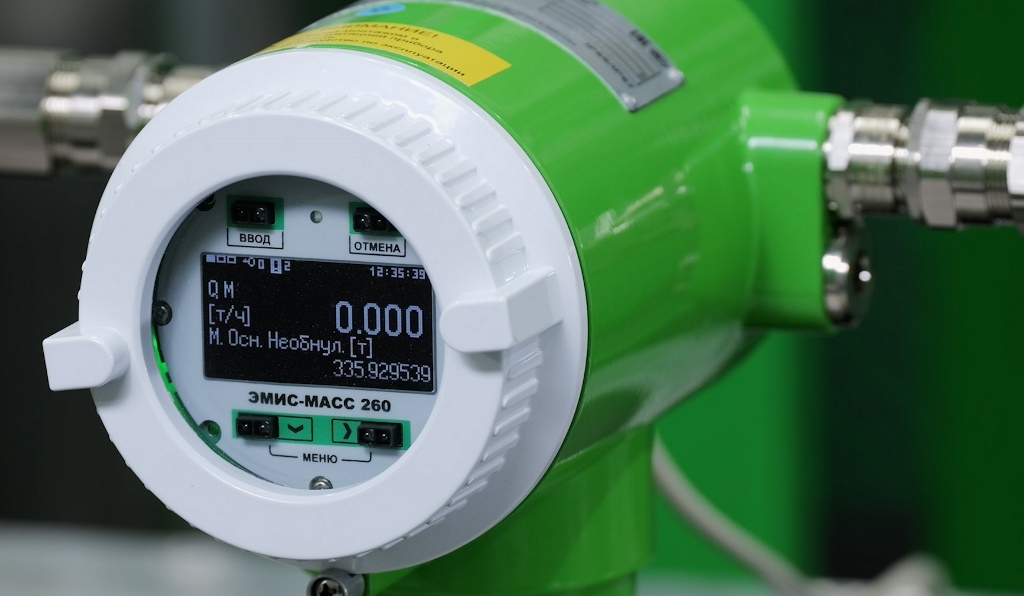

Оптические кнопки на дисплее позволяют настроить прибор без откручивания защитной крышки.
Информация об измеряемых величинах доступна в двух вариантах:
- двухстрочном, когда выводятся 2 величины и размер шрифта увеличенный;
- четырехстрочном, когда выводятся 4 величины и размер шрифта обычный;
Режим представления для каждого из трех экранов можно настроить индивидуально. Для удаленного управления прибором рекомендуется применять наше фирменное программное обеспечение «ЭМИС-Интегратор». Отметим, что последняя версия «ЭМИС-Интегратор» позволяет производить настройку и диагностику по протоколу HART.
Наши заказчики уже по достоинству оценили новую электронику «У2», которая в числе прочих преимуществ позволяет отказаться от внешнего усилителя на больших диаметрах условного прохода. Данное исполнение особенно востребовано в нефтегазовой отрасли и прямо сейчас очередная партия ЭМИС-МАСС 260 готовится к отгрузке на одно из месторождений.
Если у вас остались вопросы, пишите нам на электронную почту или звоните в отдел продаж, и мы поможем с подбором оборудования для ваших задач.
