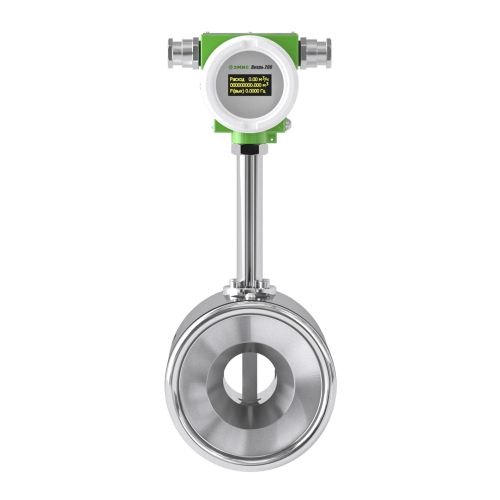

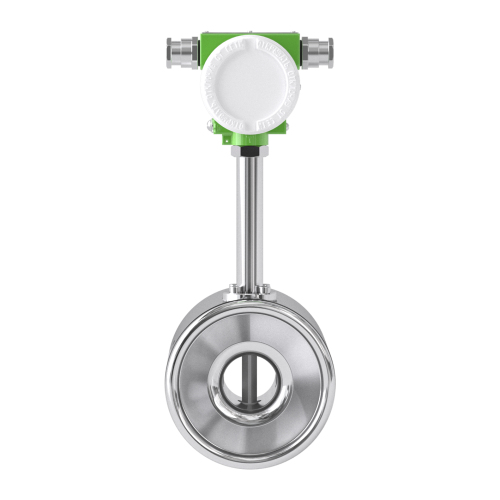

Измерение объемного расхода жидкостей в системах ППД.
Преобразователь расхода предназначен для измерения:
- объемного расхода жидкостей в системах поддержания пластового давления;
- сеноманской воды,
- других жидкостей при повышенном давлении.
Преобразователи расхода могут использоваться в составе автоматических систем управления и контроля, локальных схемах автоматизации с использованием частотно-импульсного сигнала, токового сигнала и цифрового сигнала ModBus (RS485) и HART.
Принцип его работы заключается в следующем: электронный блок формирует на датчике-излучателе высокочастотный ультразвуковой сигнал, который проходя через вихревую дорожку, модулируется по фазе и поступает на датчик пьезоприемника. Такой метод обеспечивает виброустойчивость и расширяет динамический диапазон (до значения 1:100).
Также для расходомера внедрена автоматическая подстройка уровня сигналов, позволяющая компенсировать загрязнения сенсоров и их деградацию по мере старения прибора.

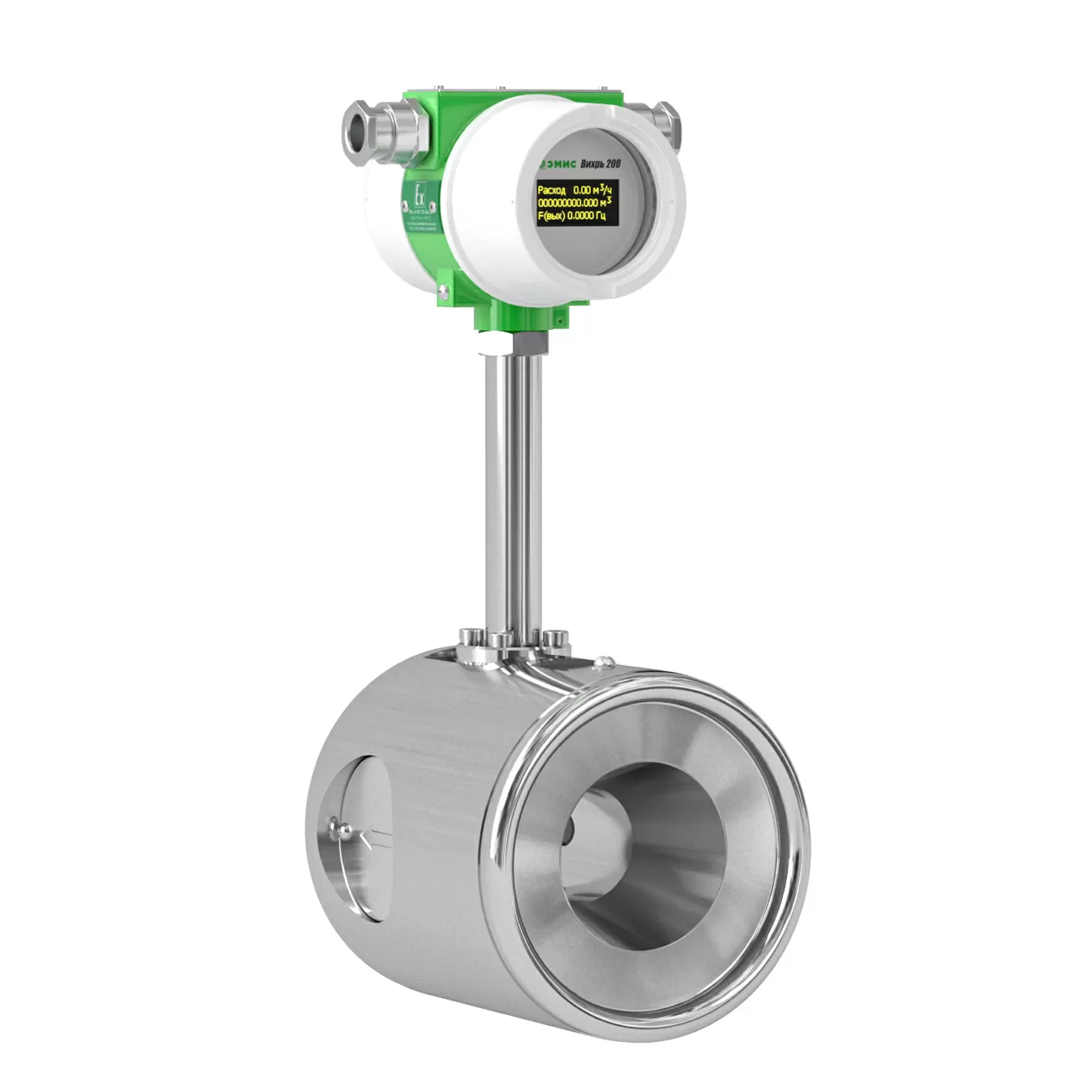

В базовой версии электронный блок поставляется с частотно/импульсным выходом и цифровым выходным сигналом Modbus с интерфейсом RS-485. Однако, по желанию заказчика, приборы могут быть изготовлены с четырехстрочным OLED-индикатором, аналоговым выходным сигналом и цифровым протоколом HART.
Взрывозащищенное исполнение и широкий температурный диапазон (от -60 до +70 ºC) позволяют эксплуатировать расходомер в экстремальных условиях.
Он предназначен для измерения объема и объемного расхода жидкостей в трубопроводах систем ППД (поддержания пластового давления), а также других жидкостей при высоком давлении.
Особенности и преимущества:
- Устойчив к воздействию вибрации трубопровода.
- Компенсация снижения чувствительности датчиков в течение всего срока эксплуатации (функция автоматической регулировки усиления сигнала).
- Взаимозаменяемость с другими расходомерами систем ППД.
- Исполнение расходомера с сужением проточной части.
- Фирменное ПО «ЭМИС - Интегратор».
- Не требует периодического технического обслуживания.
|
Измеряемая среда
|
Жидкость |
|
Тип расхода
|
Объём |
|
Спец. исполнение
|
Сероводородное |
|
Давление измеряемой среды, МПа
|
до 30 |
|
Взрывозащита
|
1 Exd IIC T5 Gb X |
|
Выходные сигналы
|
Частотно-импульсный; Аналоговый: токовый 4…20мА; Цифровой: RS-485 с протоколом Modbus RTU; HART; USB (технологический) |
|
Погрешность, %
|
±1,0; ±1,5; ±3,0 |
|
Температура измеряемой среды, °С
|
0...+100 |
|
Температура окружающей среды, °С
|
-60...+70 |
|
Межповерочный интервал
|
4 года |
|
Пылевлагозащита
|
IP 66/68 |
|
Диаметр условного прохода, мм
|
50; 80; 100; 150 |
Сертификаты
Для получения ТКП необходимо направить исходные данные и указать контактную информацию для обратной связи. Ниже приведён порядок подачи заявки.
Шаг 1. Предоставьте опросный лист
Для подготовки ТКП необходимо направить исходные данные одним из следующих способов:
- Заполнить опросный лист по установленной форме
- Направить свой вариант опросного листа
- Просим приложить карточку предприятия для выставления счета,
- Необходимо указать регион установки прибора /конечного заказчика/ для назначения ответственного менеджера.
Шаг 2. Отправьте заполненный опросный лист по электронной почте sales@emis-kip.ru
Шаг 3. Ожидайте ответа менеджера
После принятия заявки в работу ответственный менеджер направит вам уведомление по электронной почте.
Шаг 4. Уточнить статус заявки можно по телефону +7 (351) 729-99-12, добавочные номера 109, 110.

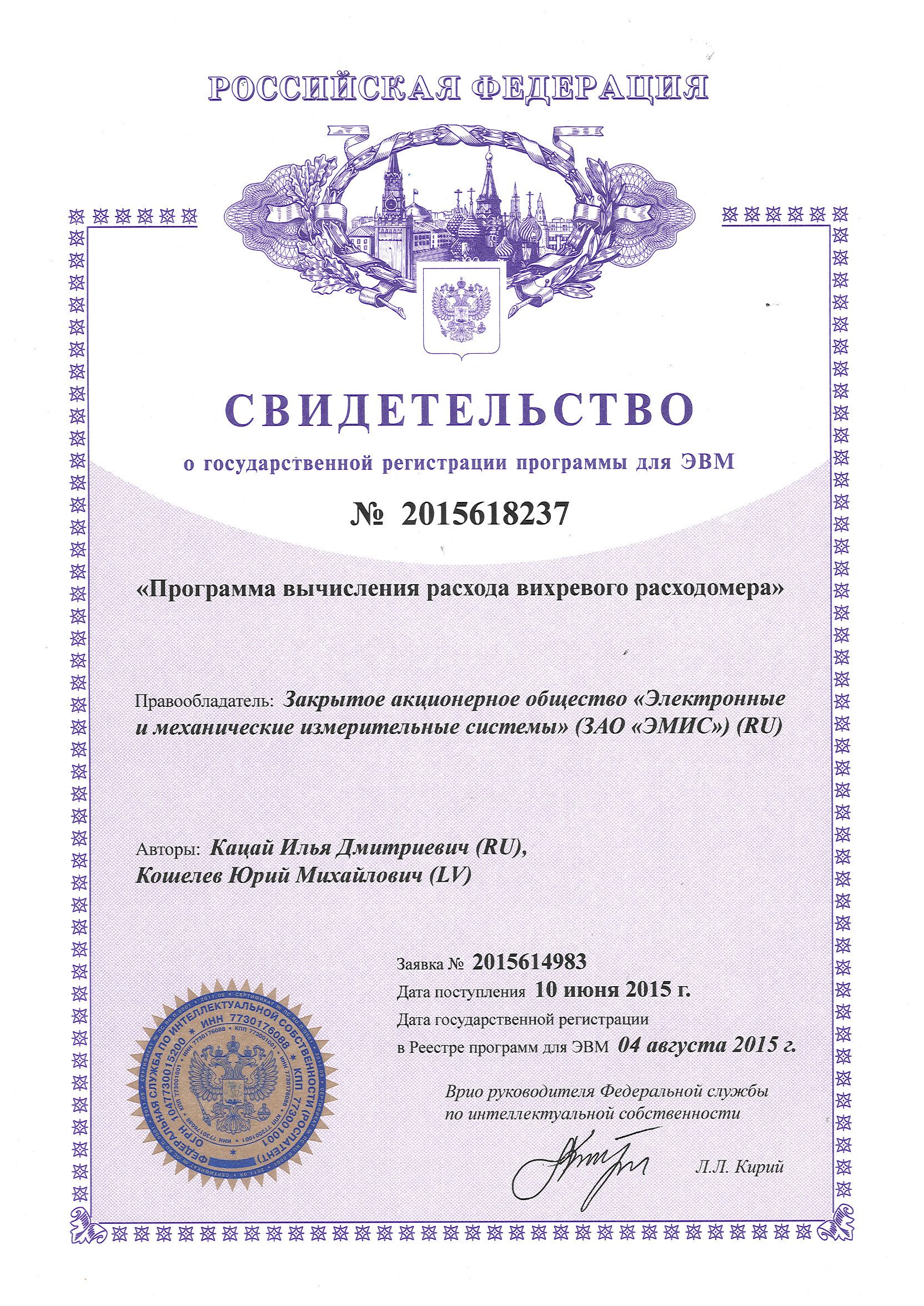

Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
В настоящий момент программа поддерживает следующие приборы:
- ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
- ЭМИС-БАР
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
- ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
- ЭМИС-МАГ 270
- ЭМИС-ВИХРЬ 200 версии 5
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.
Системные требования:
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.
